節能模壓電纜橋架

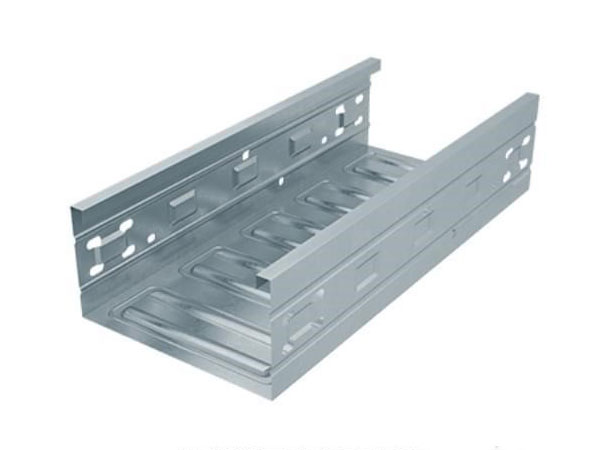

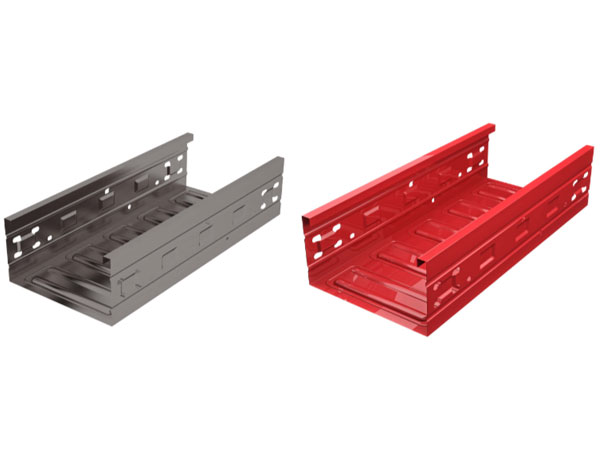

　　一、節能模壓高強度電纜橋架介紹

　　節能模壓高強度電纜橋架，橋架的左右側板與底板為一體，節能模壓高強度電纜橋架均采用不同規格的半圓形加強筋來加強，合理計算鋼制電纜橋架的額定均筋負載重量，用沖壓技術和設備沖壓在槽盒托盤及槽盒蓋板內側。

　　按T/CECS 31-2017《鋼制電纜橋架工程技術規程》對節能高強度電纜橋架有明確的解釋和定義：波紋底托盤、模壓增強底托盤、瓦楞型托盤均屬于輕型增強型托盤,通過工藝手段來增強橋架的強度和剛度達到降低板材消耗的目的。

　　二、節能模壓高強度橋架產品規格參數

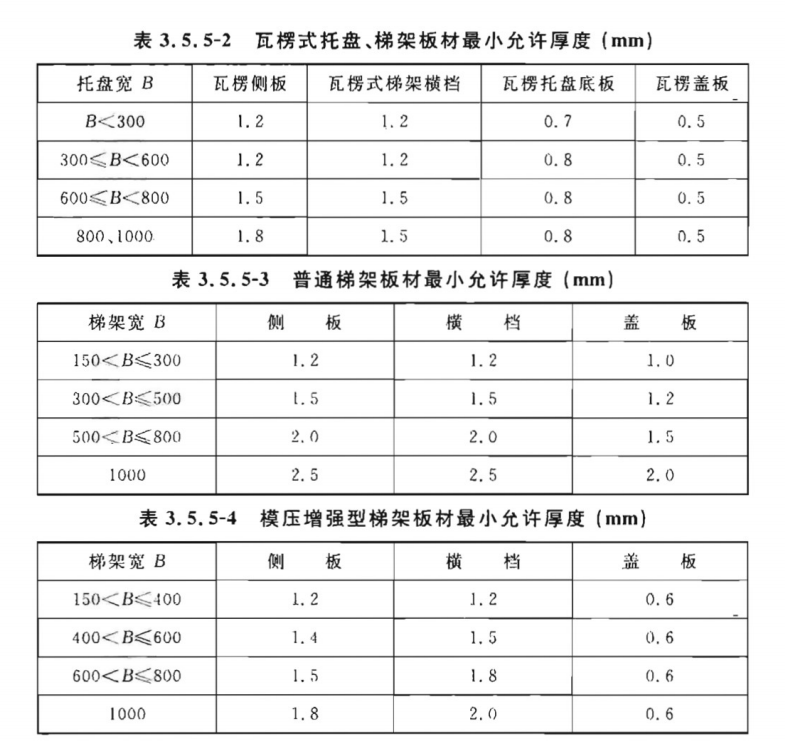

表1  節能模壓高強度各類托盤板材*小允許厚度

　　三、節能模壓高強度、增強型橋架特點:

　　1、節能、輕質: 模壓增強型橋架厚度僅為傳統橋架的70%~85%，用材更少，橋架重量更輕，載荷加強，綠色環保、安全可靠，機械化自動化生產，產品標準化高強度沖壓一次成型，加強筋側板結構強度高，優質的表面處理，防腐蝕效果優越。

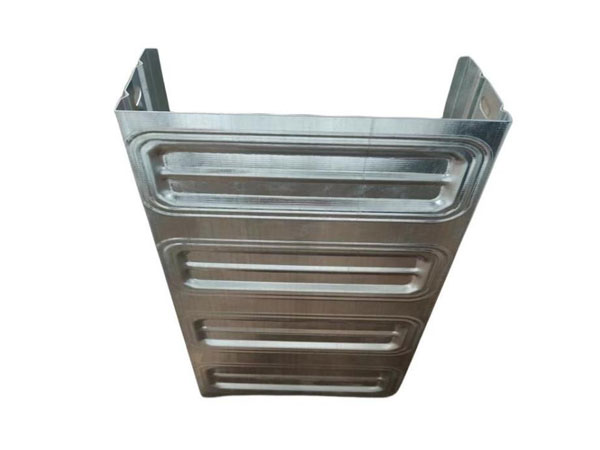

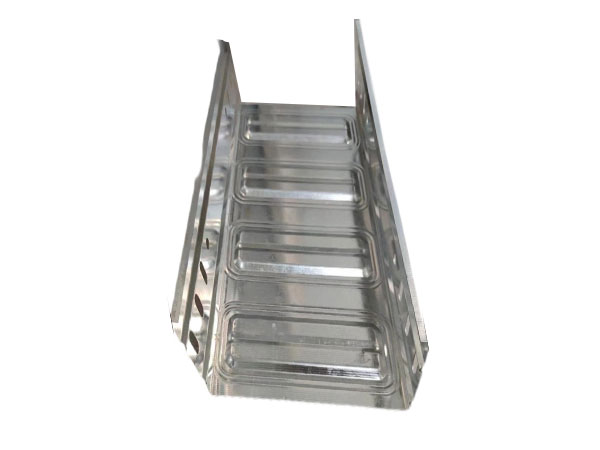

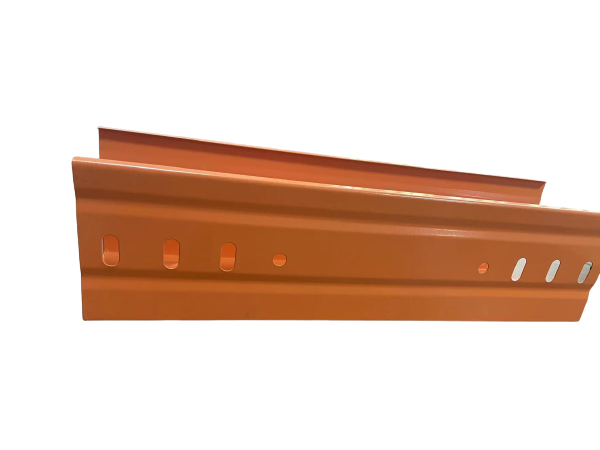

　　2、高強度: 底部模壓形成，使橋架的軸向慣性矩大幅度增加，達到抗彎剛度增強的效果。側板采用獨特的設計，在翼緣下增設兩條R槽，是充分考慮到側板的側向慣性矩，提高翼緣的承載能力，有效防止側板失穩。

　　3、美觀的結構:高科技的生產工藝，合理化立體流線型結構，使產品造型和外觀具有鮮明的立體。

　　4、滿足不同長度需求:可根據客戶需要2米~6米之間都可制作，特殊需要另行商議。

　　5.橋架材質及表面處理方式多樣: 可用不銹鋼板制作，有**的耐腐蝕性，橋架可與電線電纜、建筑物同壽命，也可使用普通鋼板制作，表面處理可選擇: 彩鋼、彩鋼加噴涂、VCI雙金屬涂層、熱浸鍍鋅、粉末噴涂、熱鍍鋅板等等。

　　四、節能模壓高強度橋架和普通橋架的區別：

　　1、表面處理方式的不同:

　　普通橋架表面處理一般采取熱鍍鋅板、熱浸鍍鋅和噴塑處理

　　節能模壓高強度橋架(模壓橋架和波紋底橋架)表面處理一般采取:熱鍍鋅板、執浸鍍鋅、噴塑、彩鋼板和不銹鋼處理

　　2、加工工藝的不同

　　普通橋架加工生產是采用傳統的剪版、沖孔、折彎加工而成的。

　　節能模壓高強度橋架是板材經橋架設備模壓深沖加強筋成型，底板側板一體模壓成型，加強筋是凹凸型沖壓，側板是上下雙筋。

　　節能模壓高強度橋架是側板、底板獨立加工，各自成型之后在用螺絲或者鉚釘組裝，加強筋是波紋型輥壓，側板是上單加強筋

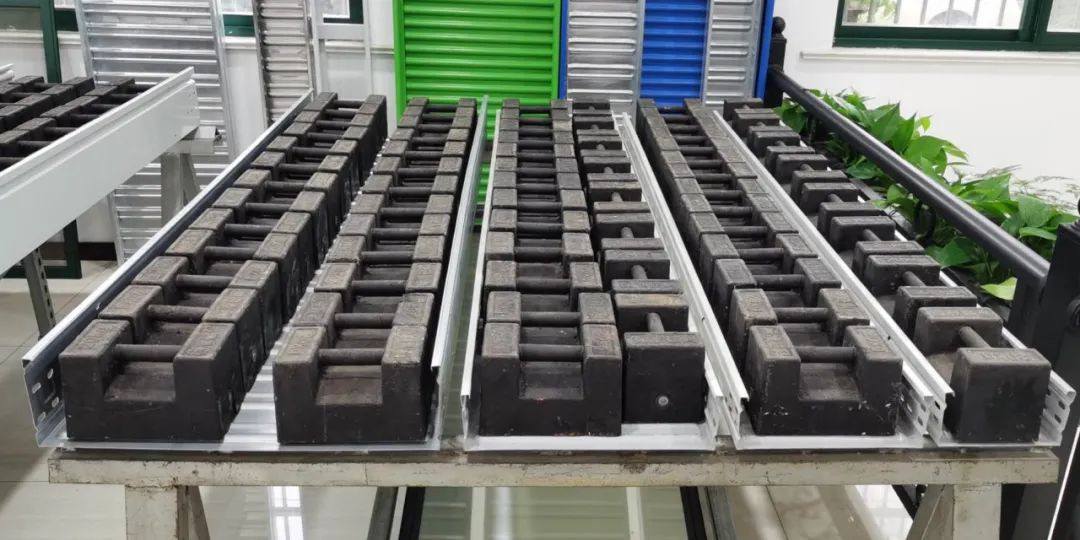

　　3、橋架承載能力的不同

　　節能模壓高強度橋架的承載能力比普通橋架的要強

　　4、節約減材的不同:

　　與普通橋架相比，節能模壓高強度橋架可節約材料30%~40%，波紋底橋架可節省材料約50%。符合節能綠色環保，低碳排放的要求，使節能實實在在的體現在工程建設中。

　　5、安裝施工勞動強度和工程進度的不同:

　　普通橋架比較笨重，勞動強度較大，因承載力有限，需要多安裝支架來承重;節能橋架因用材減少，但承載力增強，因此重量減輕，所需要安裝的支架就變少了，施工強度也隨之降低，大大提高了工程進度。節能橋架中的波紋底橋架因其自身的特殊結構可達2米跨距，施工強度更低所需支架數更少，項目工程進度可大大提前。
