　    廣州鋁合金橋架的特點：

　　鋁合金電纜橋架由鋁合金擠壓成型，尺寸精度高、強度好、外形美觀、重量輕、承載才干大：鋁合金電纜橋架表面噴砂氧化生成一層自然的氧化維護膜，對大氣和化學介質具有很強的耐腐蝕才干. 　　鋁合金電纜橋架，它具有結構簡單、式樣新奇、載荷大、重量輕、耐腐蝕、運用壽命長、安裝便當、合用于普通狀況地域，在沿海臨霧地域、高濕度和有侵蝕性的狀況中，更能顯示出鋁合金電纜橋架的共同抗腐蝕功用。

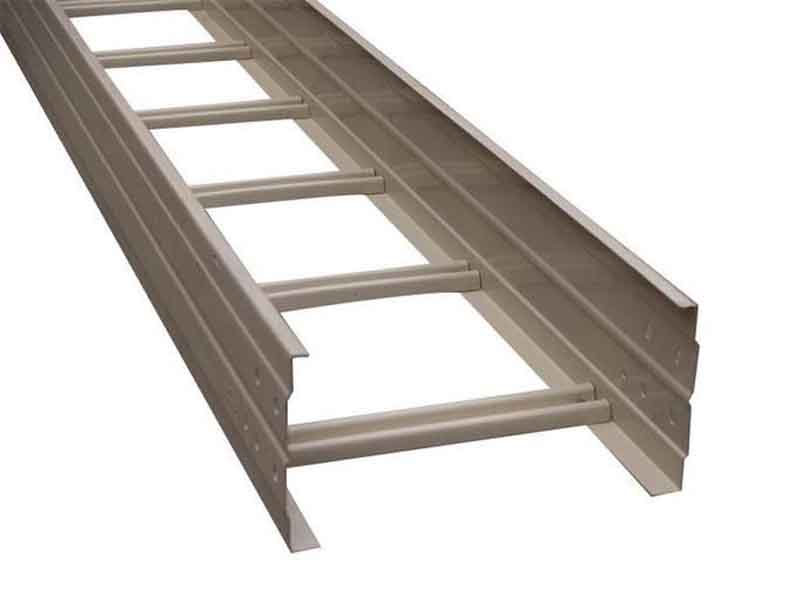

     鋁合金梯式電纜橋架的規格：

　　制造精度。

　　鋁合金梯式電纜橋架的長度偏向：橋架的每垮長度為2000mm，偏向+2mm，大跨度橋架的每垮長度為6000mm，偏向+5mm。

　　橋架的寬度偏向：

　　l 當寬度大于400時，偏向?yàn)?3mm;

　　l 當寬度小于、等于400時，偏向?yàn)?2mm;

　　l 蓋板寬度取正偏向，底取負偏向。

　　鋁合金梯式電纜橋架外表立體度允差每米不大于4mm。

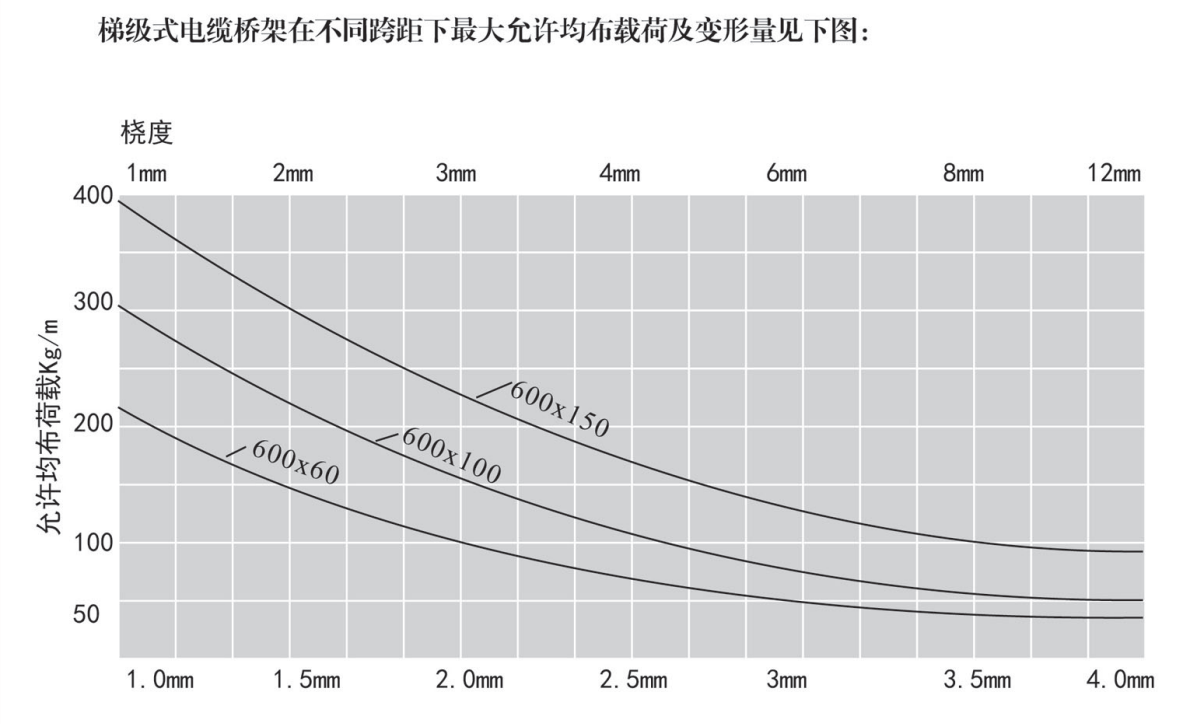

　　普通鋁合金橋架的強度及荷載等級應契合下列要求。

　　a)荷載等級：在支承跨距為 4m，按簡支梁的條件下，應滿足額外均布荷載。

　　b)支吊架的構造應滿足強度、剛度及穩定性的要求。

　　c)橋架的承載能力，應按荷載實驗的規則予以驗證，荷載驗證中側邊開端呈現失穩或*后發生永世變形時的均布荷載即毀壞荷載，毀壞荷載除以安全系數1.5的值為許用均布荷載，該值不應小于相應荷載等級所規則的額外均布荷載。

　　d)橋架直通在接受額外均布荷載時的**撓度不宜大于1/200。

　　e)各種型式的支、吊架，應能接受橋架相應規格、層數在支承跨距中的總荷載。

　　f)懸臂支架，在接受橋架額外荷載時的**撓度值與其長度之比，不應大于1/100。

　　g)銜接板、銜接螺栓等受力附件，應與橋架、支吊架等本體構造強度相適應。

     鋁合金梯式電纜橋架修建型材：

　　工業用鋁合金熱擠壓型材

　　金屬和氧化物覆蓋層、橫斷面厚度顯微鏡測量方法

　　優質鋁及鋁合金冷軋板

　　抽鋅鉚釘技術條件

　　鋁及鋁合金陽極氧化，陽極氧化膜厚度的定義和有關測量厚度的規則

　　鋁及鋁合金焊絲

     鋁合金電纜橋架技術規程：

　、鼻偶苡竦霉群托幸登科紉蟮募觳夂腿現は喙夭牧。

　、猜梁轄鵯偶薌際躋

　、陳燎偶苡寐梁轄鸚筒撓ζ鹺螱B/T5237-93規范3.1中合金牌號LD-31(6063)的規則，供給形態為T3(RCS)，精度等級為普通級。

　?、翠X橋架用鋁合金板材應契合GB10569中牌號5052(6063)的鋁合金板材，供給形態為O(M)或HX4(Y2)。

　、抵У跫苡眉費剮筒撓ζ鹺螱B6892規范中牌號5052(LF2)的鋁合金板材，供給形態為H112(R)。

　、堵燎偶苡寐撩びζ鹺稀凍樾久ぜ際蹺募》GB1265-12619等規范的規則。

　、仿燎偶苣誆啃肫秸蠡，無劃痕，外部不應有銳邊、毛刺或損傷電纜絕緣的凸出局部。

     鋁合金橋架型號稱號(局部)規格尺寸單位：

　、.鋁合金橋架帶蓋 100×80 1.2mm米m

　、.鋁合金橋架帶蓋 120×80 1.2mm米m

　、.鋁合金橋架帶蓋 150×80 1.2mm米m

　、.鋁合金橋架帶蓋 200×80 1.2mm米m

　、.鋁合金橋架帶蓋 100×100 1.2mm米m

　?、?鋁合金橋架帶蓋 120×100 1.2mm米m

　、.鋁合金橋架帶蓋 150×100 1.2mm米m

　　⑻.鋁合金橋架帶蓋 180×100 1.2mm米m

　、.鋁合金橋架帶蓋 200×100 1.2mm米m

　、.鋁合金橋架帶蓋 250×100 1.2mm米m

　　⑾.鋁合金橋架帶蓋 300×100 1.2mm米m

　、.鋁合金橋架帶蓋 400×100 1.2mm米m

　、.鋁合金橋架帶蓋 500×100 1.2mm米m

　、.鋁合金橋架帶蓋 600×100 1.2mm米m

　、.鋁合金橋架帶蓋 700×100 1.2mm米m

　、.鋁合金橋架帶蓋 800×100 1.2mm米m

　、.鋁合金橋架帶蓋 900×100 1.2mm米m

　、.鋁合金橋架帶蓋 1000×100 1.2mm米m

　?、?鋁合金橋架帶蓋 120×120 1.2mm米m

　、.鋁合金橋架帶蓋 150×120 1.2mm米m

　、.鋁合金橋架帶蓋 200×120 1.2mm米m

　、.鋁合金橋架帶蓋 250×120 1.2mm米m

　?、?鋁合金橋架帶蓋 300×120 1.2mm米m

　、.鋁合金橋架帶蓋 400×120 1.2mm米m

　?、?鋁合金橋架帶蓋 500×120 1.2mm米m

　、.鋁合金橋架帶蓋 600×120 1.2mm米m

　?、?鋁合金橋架帶蓋 700×120 1.2mm米m

　?、?鋁合金橋架帶蓋 800×120 1.2mm米m

　、.鋁合金橋架帶蓋 900×120 1.2mm米m

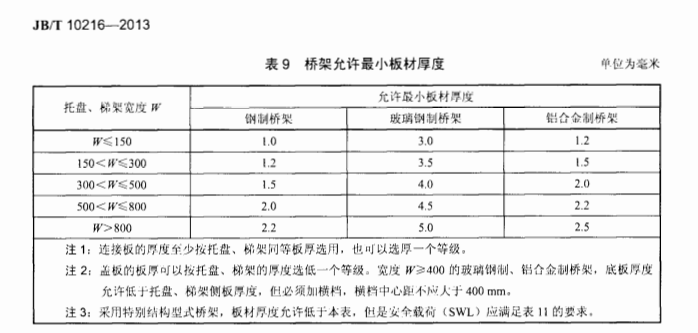

      電纜橋架厚度**標準(國標厚度)：

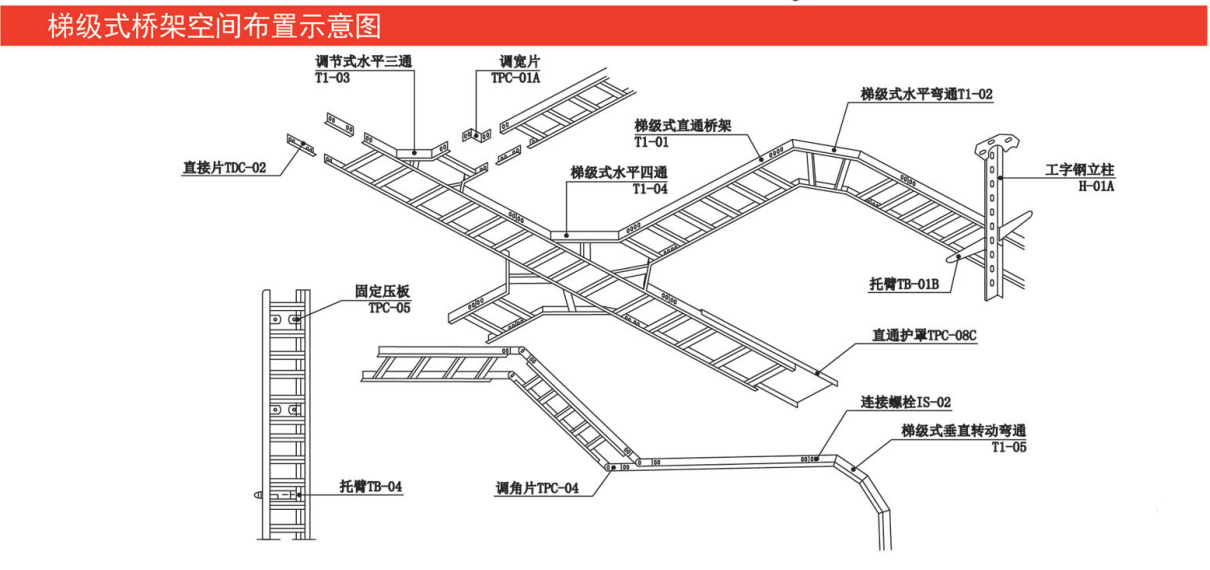

    梯級式電纜橋架橋架備有護罩 ，需要配置護罩時可要訂貨時注明，其所配件與托盤式、槽式橋架通用。

    梯級式電纜橋架其表面處理為靜電噴涂、鍍鋅、熱鍍鋅三種，在重腐蝕環境中可采用靜電噴涂防腐處理。

    用戶所需梯級式電纜橋架如超出本標準范圍的品種規格，可來圖、來函或面洽。
